williy2999 時間: 2010-4-3 04:19 AM 標題: 全車LED背光換色完成!! (新增排檔燈TT)
先前因為不太敢拆儀表板所以只改大燈開關,音響,恆溫空調跟電動窗開關!
結果因為改成藍色且太亮了,我隔熱紙又貼的蠻黑的,晚上會影響行車安全,一直想找機會換掉!
後來因為真的很無聊 ,試著去拆儀表板,結果被我拆下來了 ,話不多說,改改改!!!
1.儀表板
先將指針做記號
高反差後!!
2.音響
3.恆溫空調
4.電動窗開關

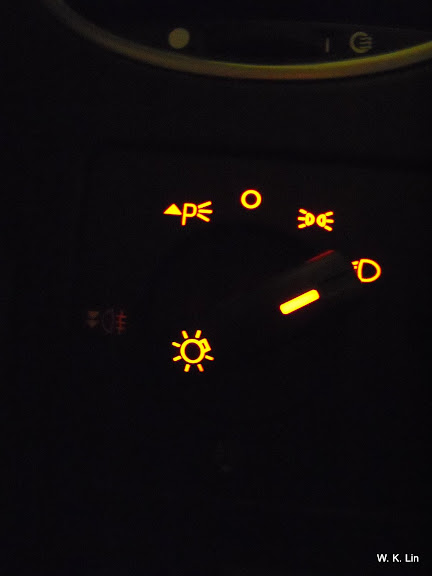

5.大燈開關
6.成果
7.材料
大燈開關是用Vishay 3mm led,亮度接近原廠的亮度,且 LED Made in Germany
符合小佛德系血統要求
!!!
8.拆裝教學
單色LCD改高反差: http://www.focus-sport.club.tw/viewthread.php?tid=171250&highlight=￠XAaA??ARt
儀錶板拆裝: http://ck101.com/viewthread.php?tid=1280949
汽車音響主機拆裝: http://www.epaudio.com.tw/front/bin/ptdetail.phtml?Part=flyaudio-FORD_FOCUS&Category=0
大燈開關: http://www.focus-sport.club.tw/viewthread.php?tid=157764&highlight=%A4j%BFO%B6%7D%C3%F6
9.注意事項
以上拆裝及焊接皆須一定技巧,沒把握的人請勿DIY,以免痛失小朋友
PS.有需要也可請小弟我代改,目前還是學生,賺點零用錢好改車
噢,不是,應該是出國進修才對
作者:
ㄚ勳 時間: 2010-4-3 11:14 AM
williy2999 發表：
之前因為不太敢拆儀表板所以只改大燈開關,音 ...
請問..有拍過成嗎??
作者:
williy2999 時間: 2010-4-3 12:43 PM
ㄚ勳 發表：
請問..有拍過成嗎??
哪一部份的過程呢?
很多拆卸的地方都是參考大陸或先前改的大大的文章的! (音響除外,需要特殊工具)
除此之外,LED的拆焊跟換上新的LED的部分就需要一些技巧囉!!
作者:
番薯餅 時間: 2010-4-3 12:48 PM
請問你的大燈開關是用哪種的LED
我改的有點太亮
作者:
tomcat28 時間: 2010-4-3 04:47 PM
燈光控制器的前霧和後霧本來就會亮嗎?
我的09 TDCi好像不會亮耶!
作者:
番薯餅 時間: 2010-4-3 06:07 PM
改在儀表顯示
所以哪邊就不亮
作者:
netboy 時間: 2010-4-3 10:11 PM
天窗、四門電動窗、自排排檔桿那邊都改了嗎???
作者:
rs 時間: 2010-4-3 10:15 PM
各位已改的大大...會不會有異音產生啊??...LED會不會很容易燒掉啊??
小弟一直想改...但拆拆裝裝...怕有異音...遲遲不敢行動
作者:
williy2999 時間: 2010-4-4 02:52 AM
番薯餅 發表：
請問你的大燈開關是用哪種的LED
我改的有點太亮
我的是用的德國製的指示燈用LED,一般的亮度都太高!!tomcat28 發表：
燈光控制器的前霧和後霧本來就會亮嗎?
我的 ...
呵呵,那是原廠偷掉的啦!!
駐車燈,前霧燈,後霧燈LED 我是自己在補上去的!!netboy 發表：
天窗、四門電動窗、自排排檔桿那邊都改了嗎???
其他都改好囉!! 排檔燈等有時間再來改!(因為排檔感覺很難拆
)rs 發表：
各位已改的大大...會不會有異音產生啊??... ...
不會有異音,除非沒裝好!!
LED的部分,原廠供電電壓比一般LED所需電壓還低一點,所以應該不太容易燒掉!
PS.LED不能焊太久,不然容易壞掉!!盡量控制在2秒內完成!!
作者:
ss530kimo 時間: 2010-4-5 08:50 AM
台南地區可以找我謝謝
作者:
85136690 時間: 2010-4-14 12:08 AM
作者:
williy2999 時間: 2010-4-14 12:13 AM
85136690 發表：
弄壞了?
作者:
D調的華麗 時間: 2010-4-14 12:15 AM
帥喔~好看又不台
作者:
HC-cookie 時間: 2010-4-14 06:37 AM
求救～求救～～
大大～～～
我拆後指針忘記做記號了～
該怎麼辦？？？
現在有點對不准了～～～
作者:
spathmcm 時間: 2010-4-14 09:39 AM
這到底事橘還是紅色的啊
作者:
小睿的爹 時間: 2010-4-14 04:22 PM
williy2999 發表：
先前因為不太敢拆儀表板所以只改大燈開關,音 ...
嗨~
能否PM完工價~還有其他顏色可以選擇嗎~?
作者:
williy2999 時間: 2010-4-14 04:53 PM
D調的華麗 發表：
帥喔~好看又不台
呵呵!謝謝!因為很龜毛= =,找了很多廠牌的儀表背光才決定用這個顏色!!HC-cookie 發表：
求救～求救～～
大大～～～ ...
痾!
這樣很簡單,只要先將車子靜置一段時間,讓引擎溫度跟室溫一樣!
然後將電門開啟,把所有指針調到0的地方就可以了!
唯獨油表需要將車子開到亮加油燈時,將指針調到接近0約2~3MM即可!spathmcm 發表：
這到底事橘還是紅色的啊
橘色!!
作者:
黑豬號 時間: 2010-4-14 06:03 PM
作者:
js970kimo 時間: 2010-4-14 06:28 PM
大大你好
我想請問一下~~LED要去哪邊買阿??
我在台北~~有人說去光華商場~~但是他的攤位在哪邊阿??
再問一個問題 3528的也可以ㄇ??
作者:
williy2999 時間: 2010-4-14 06:44 PM
js970kimo 發表：
大大你好
我想請問一下~~LED要去哪邊買阿? ...
我都是在網路買的!! 如果LED非背光專用,建議降規格,不然會太亮!!
作者:
hioav8d2002 時間: 2010-10-6 06:12 AM
PM一下全車完工價~包含儀表反高差 有啥顏色呢?
作者:
Black-Hill 時間: 2013-5-2 11:51 PM 標題: 儀錶板指示燈異常
儀錶板LED行車資訊的字不見了(應該是開車噸到洞震鬆了)，將儀錶板拆下LED板壓一下後裝回儀表開電，字回來了但儀表上左轉方向燈不亮(右轉ok)
，小燈的指示燈也不亮，機油指示燈也不亮(剛開電不是會先亮一下才熄嗎？)，ESP按下後LED板左邊有顆橘色燈應該會亮(現在ESP按下後也不亮了)，其他燈號都正常，後來又將儀表拆下用電表(測試二極體檔位)直接抵住裸露在儀表板上的LED(紅正黑負)，剛剛上述的LED燈個別測試均會亮，故暫時排除LED燈燒毀的狀況，請教大大，還有什麼狀況會造成儀表指示燈作動不正常呀？而且拆裝完儀表後，現在明明只剩約15~20公升的油量，行車資訊LED板上居然顯示還可行駛300km(我是ST的車型1公升約莫8.多公里油耗)，音響時間也因為拆裝儀表板一次，就跑一次，到底拆裝儀表會傷到哪裡的保險絲嗎？
