firefly7 時間: 2014-12-13 09:30 AM 標題: 請教關於4門無線電天線位置與拉線
前二天買了一組無線電手扒機，上來爬文都沒看到分享走線與天線座安裝位置的文
想請問開4門車有裝無線電的大大們，是否可以分享一下訊號線走線&天線座(天線)安裝位置
作者:
bubuchen 時間: 2015-2-24 09:40 PM

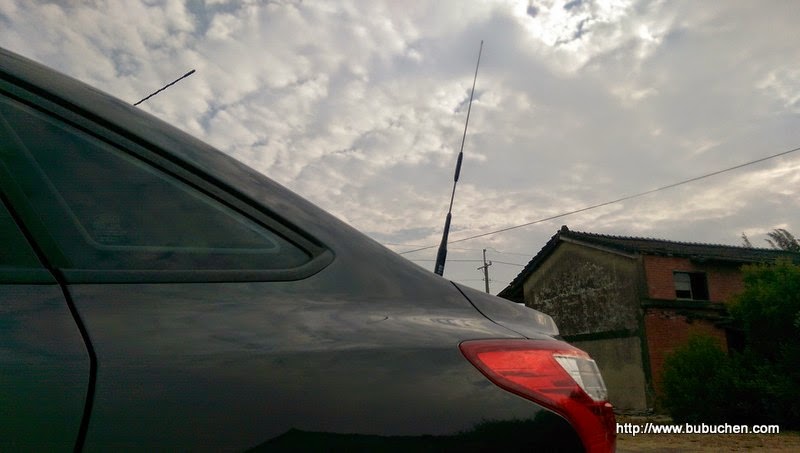

來分享一下。
我是用最簡單的方法，走在防水墊、腳踏墊之下。
完整圖文。
http://www.bubuchen.com/2015/02/Ford-Focus-BRC-N820-radio-antenna.html
作者:
firefly7 時間: 2015-2-25 10:27 AM
因為之前都沒大大回覆，所以我自己拉線拉好了，車內跟大大拉的方式是一樣的
作者:
raindropoflife 時間: 2015-2-25 11:11 AM
終於看到有車友分享四門的安裝方式了！
想當初為了裝無線電這件事還特地打電話打擾過康輔大 XDD
我也來分享一下我的安裝方式
先說明一下因為小弟對於牽線藏線這件事有很奇怪的堅持跟潔癖...
沒弄好光坐在車上就覺得渾身不對勁
如果傷眼還請各位大大海涵 XD
一、天線座的安裝位置
這點也是小弟很詭異的堅持...天線一定要是直的，從側面看可以微微向後倒可是從正後方看一定要是直的！！！
而且絕對不裝在尾桶的正中間....
(照片是IPHONE拍的，看到有一點歪歪的是手機鏡頭的廣角拍到的變形....)
二、天線座近照
用的是中部這邊應該還滿常見的迷你天線座，座體有套橡膠套，內側有一鋁合金夾片，幾乎不怕傷到板金
個人很大推這組天線座，體積小很多小面積的地方都可以裝而且不會很突兀
線材的部分是五米銀線
三、尾桶全開照一張
剛好閃過所有板金，天線長度延伸到左後窗的玻璃切線
不過後座跟尾桶同時開啟；後座門又比尾桶早關的機率微乎其微所以完全不影響使用
四、尾桶的拉線方法
這部分小弟一直覺得處理的不好.....直到現在還沒有解決.....
怎麼看都覺得礙眼.....怒無視！！
五、尾桶走線
進到尾桶後就走內裝裡面了，這點也是小弟的堅持....
六、走線
把六四分離椅墊拉開，只會看到一小截從尾桶進來的線，接著就藏進內裝裡了
原本是希望可以完全不看到線...但是那裡不知道為什麼太難塞了只好作罷..
七、走線
延著門框飾板一路塞到駕駛座旁邊，然後走椅子下面進去中船
八、車機的安裝位置
機子是241，原本是用3M泡棉膠黏在中船上，但是後來發現機子太重根本黏不住
結論就是怒鎖鐵板牙............從此以後中船就兩個洞了.....
電源線直接從踏板旁邊用原本手排車預留的離合器孔穿過防火牆
這裡我弄很久...如果直接從那個孔穿過去線會直接從電瓶盒跟避震塔中間出來((我找半天找到快抓狂 XD
有需要的人可以利用一下
九、座位下的線
十、兔咪阿的家
以上純分享
朋友間三四台車也都是我拉的線
如果沒有奇怪的堅持...真的不要這樣搞死自己...Orz
作者:
bubuchen 時間: 2015-3-6 12:49 PM
可以分享4F的天線座型號嗎?
我原本也想裝那, 但天線座太大~~~Orz
作者:
p720511p 時間: 2015-3-6 02:13 PM
raindropoflife 發表：
終於看到有車友分享四門的安裝方式了！
想當初為了 ...
我車上是從下圖紅色圈圈的地方進去尾門，在走過半圓形支架，今天下班再補拍照上傳!!
作者:
dannykuo 時間: 2016-1-26 07:48 AM
bubuchen 發表：
來分享一下。
我是用最簡單的方法，走在防水墊、腳 ...
拆快座實在很方便
又低調.....不會曝露在外頭引人側目
但
想請問這快拆座會不會容易夾壞鈑金????
