======== 5/15 新增說明 =============

1. 此款是09後的才可以用喔(不限汽, 柴油)

2. 因pm有40秒發言的限制, 無法快速回覆給各位

3. 我是跟板上車友購買的, 價格為3xxx

    但他還有沒有貨, 我就不知道了

    (印象中要等才會有...)

===============================

說到母親節呢
當然就是要好好在家孝順父母啦
所以母親節當天
我也很乖的留在家裡沒亂跑
(謎之音: 是因為要改車才沒亂跑吧 )

正如同母親的教誨
我們做人一定要堂堂正正 光明正大 抬頭挺胸
那麼車呢??
來, 概小哩齁憂~絲絲保肝~

哇咧甘霖老師好咧
(歹勢~走鐘太大了...)

郎客啊, 丟係這味啦~
抬頭顯示器啦!!!(還智慧型的喔)
先來個小小的開箱

CAN-Bus的線組跟束線帶

這個HUD的線組, 主要是接在大燈開關下方的OBD-II

但是, 他是接在飾板裡面的......
所以~還是逃不掉"拆"的命運
不過各位不用擔心
小弟我已經提供各位一個好去處
那邊就有提到怎麼拆大燈開關下方的飾板囉

為了在閱讀上更簡潔
因為拆卸大燈開關下方飾板的步驟就省略不談囉
(明明是自己想偷懶...... )

拆下飾板後, 可以看到原來OBD-II的線組

若仔細一點看
這線組的連接器(connector)被兩個卡榫卡住

把這個connector從飾板上拆下來有個小技巧
(千萬別硬來, 那只會吃力不討好)
1. 先用一隻手扳開其中一邊的卡榫

2. 另一隻手從下方將connector往上頂, 頂到卡榫不會卡在connector之上

3. 另一個卡榫也如法炮製
這樣就能順利將connector從飾板上拆除囉

接下來, 將HUD線組與原來的線組結合

HUD線組的另一端接回飾板

聽見"口卡"的一聲, 就表示合體完畢囉

接下來, 又是走線的老問題......
依照Roger走線原則:
1. 有A柱走A柱
2. 沒A柱走接縫
3. 沒接縫走避光墊
4. 沒避光墊就拆飾板

剛好這次用上三個呢~~(除了第1點外)

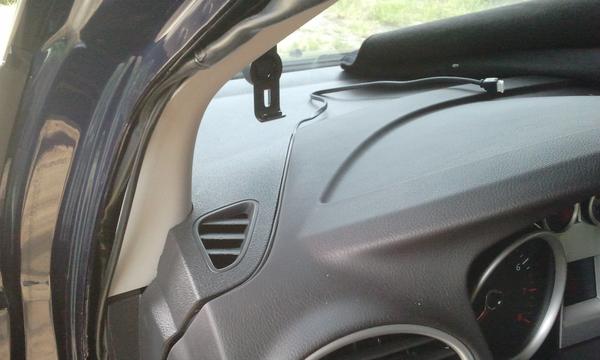

1. 走接縫處

2. 走避光墊下方

最後將線從避光墊的邊緣拉出來
再跟HUD合體
就大工告成啦!!!
(記得要把剛剛拆完的東西裝回去ㄝ)

馬上發動引擎來試試看

因為我的前擋已經有貼隔熱紙了
所以我沒有貼反射膜(盒中有附)
白天看起來效果還可以接受
(前方那台老可是我先前的座駕......)

A. 夜間效果(P--表示手煞車拉起)

B. 行走中(市區)

C. 行走中(高速)

D. 停車時(車門開啟警示與警告音)

補充說明
車門未關緊的警報音是可以關閉的

不知道各位有沒有發現

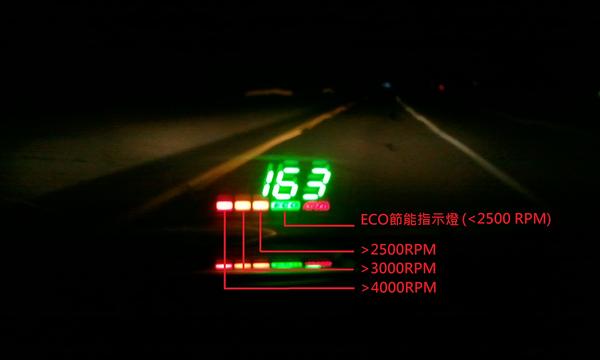

在高速的時候多了幾顆燈呢(五燈獎咧)

先從最右邊的開始介紹: 超速警示燈
這台HUD可以設定五組超速警示(我是設120Km/h)

右邊第二顆開始:ECO偵測
原則上只亮綠色的ECO是最節能的
亮到三顆都滿了(最左方的紅色亮起), 就是最不環保
但小弟也測試到一件事
就是在高速時, 只要引擎轉速超過4000轉時(汽油版)
左邊紅色那個燈就會亮了......

這次DIY的費用總計, 嘿嘿, 商業機密

以上介紹到這

謝謝各位觀賞
